Sobre o produto

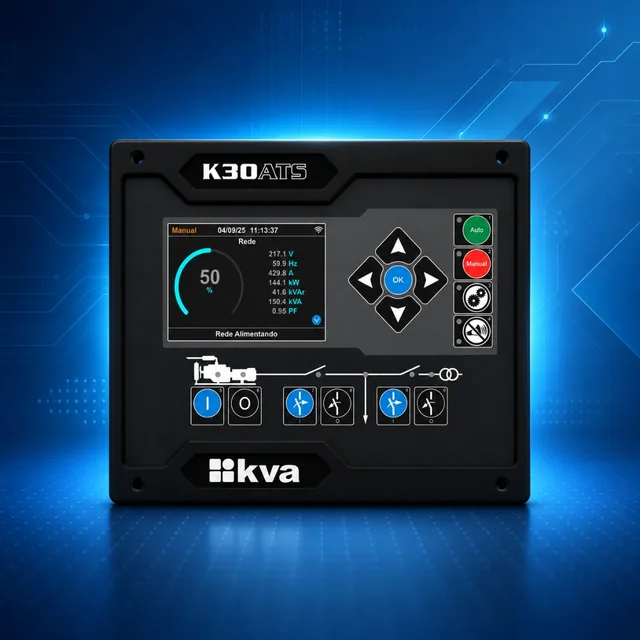

K30ATS

O K30ATS foi desenvolvido para proporcionar controle total da transferência de carga de um grupo gerador que opera em stand-by e/ou em horário de ponta, acionado por motor a diesel convencional em modo singelo, com transferência aberta.

Possui comunicação Wi-Fi para monitoramento remoto através das plataformas KvaNet+ e KvaNet P2P.

Display e IHM

Interface moderna e intuitiva para operação completa do controlador.

Display colorido 3,5"

Touch Screen

Teclas de comando

Conectividade Wi-Fi

Conexão sem fio em 2,4 GHz integrada ao controlador — não dependa de dispositivos externos para conectar seu controlador à internet.

2.4 GHz

Monitoramento remoto

Agora você não precisa de um dispositivo externo Gateway para monitorar o seu gerador. Com as novas plataformas de monitoramento da KVA, você consegue fazer o controle e monitoramento do seu gerador, atualizar o controlador, fazer programações e muito mais. De onde estiver.

Conexões avançadas

Integração completa com sistemas e comunicação eficiente em qualquer cenário.

Entradas digitais Saídas digitais USB-C RS-232

Raio X da falha

Visualize em detalhes as leituras do controlador no momento da ocorrência da falha.

SOFTWARE DE CONFIGURAÇÃO

K30Suite

Faça configurações, programações, parâmetros e ajustes do controlador em uma interface moderna, completa e intuitiva — direto do seu computador.

Parametrização

Log de Falhas e Avisos

Tela de Leituras

Atualização de firmware

Sua logo no Controlador

Atualização remota

Mantenha o seu controlador sempre atualizado. A atualização pode ser feita direto pelo controlador sem fio, pelo software K30suite ou até mesmo de forma remota, reduzindo custos de deslocamento.

Protocolos de comunicação

Comunique seu controlador com dispositivos externos através dos protocolos Modbus RTU e SNMP. Para se comunicar com motores eletrônicos, o protocolo é o SAE J1939 padrão internacional.

Comando manual ou remoto

Comande o gerador em modo manual ou automático, com partida, parada e fechamento da chave de carga acionados localmente ou remotamente através de uma das entradas auxiliares configuráveis. Ideal para integração com sistemas externos de automação.

Compartilhamento com o suporte técnico

Compartilhe seu controlador remotamente com o suporte técnico da KVA. Nossa equipe passa a ter acesso a tudo: parâmetros, configurações, informações completas do controlador. Na prática, é como se tivesse um especialista ao seu lado, fazendo uma checagem no seu módulo.

Informações técnicas

Consulte as principais características, dados técnicos e proteções do controlador K30ATS.

Referência

K30ATS2026

Marca

KVA

GTIN / EAN

7898908396294

Características

- Display gráfico colorido 3.5” com touch resistivo

- 02 relés para controle dos contatores de grupo e rede

- Medição de tensão trifásica da rede

- 04 relés configuráveis

- Medição de tensão trifásica do gerador

- Acionamento de contatores ou disjuntores de pulso

- Medição de corrente trifásica da carga

- Configuração de acionamento da carga em até 3 estágios

- Medição de potência ativa, reativa, aparente e fator de potência

- Partida em horário de ponta programável

- Medição de frequência do gerador e da rede

- Partida periódica com ou sem transferência de carga

- Contador de horas de funcionamento

- Horário de serviço programável

- Contador de partidas

- Calendário de feriados programável

- 02 entradas digitais para status dos contatores de gerador e rede

- Controle cíclico de manutenção preventiva

- 03 entradas digitais configuráveis com isolação óptica

- Tempo e ação configurável para as proteções

- Registro das grandezas elétricas no momento da falha

- Log de falhas e avisos com 100 registros

- Log de eventos configurável com 150 registros

- Compatível com software de configuração K30Suite

- Compatível com Monitoramento Remoto KvaNet+ e KvaNet P2P

- Conexão com internet via Wi-Fi

- Portas de comunicação RS-232 e USB-C

- Protocolo de comunicação Modbus RTU e SNMP

Informações Técnicas

- Tensão de alimentação: 09 a 32 Vcc

- Corrente máxima: 900 mA @ 12 Vcc / 450 mA @ 24 Vcc

- Tensão do alternador: 170 a 480 Vca entre fases, trifásico, 4 fios +10%

- Frequência do alternador: 40–70 Hz

- Tensão de supervisão da bateria: 12 / 24 Vcc

- Relés dos contatores de carga: 5 A @ 220 Vca

- Relé de partida, parada e auxiliares: 2 A

- Corrente secundária do TC: 5 A

- Temperatura de operação: 0 a 55°C

- Peso: 600 g

- Padrões Wi-Fi: IEEE 802.11 b/g/n

- Frequência Wi-Fi: 2,4 GHz ~ 2,484 GHz

- Protocolo: IPv4

- Medição de tensão CA fase-fase: melhor que 1% @ 220 V @ 24°C

- Medição de corrente: melhor que 1% @ 5 A @ 24°C

- Medição de potências: melhor que 1% @ V & I

Proteções

Proteção da rede

- Sub / Sobretensão (27/59)

- Inversão de sequência da fase (47)

Proteção do gerador

- Sub / Sobretensão (27/59)

- Sub / Sobrefrequência (81)

- Sobrecorrente temporizado (51)

Downloads

Acesse os arquivos técnicos do K30ATS.

Manual de Operação

Instruções de instalação

K30Suite

Driver 3D

Driver de comunicação

K30series_controllers_V1.0
